Comment tester un capteur de pression de tension?

Tester un capteur de pression de tension est un processus crucial qui garantit sa précision, sa fiabilité et ses performances. En tant que fournisseur de capteur de pression de tension de premier plan, nous comprenons l'importance des procédures de test appropriées pour répondre aux divers besoins de nos clients dans diverses industries. Dans ce blog, nous nous plongerons dans les étapes et méthodes détaillées pour tester un capteur de pression de tension, vous fournissant des informations précieuses pour prendre des décisions éclairées sur les exigences de votre capteur.

Comprendre les capteurs de pression de tension

Avant de plonger dans le processus de test, il est essentiel d'avoir une compréhension de base des capteurs de pression de tension. Ces capteurs sont conçus pour mesurer la tension ou la pression appliqués à un objet ou un système spécifique. Ils sont largement utilisés dans des industries telles que la fabrication, l'automobile, l'aérospatiale et la robotique, où une mesure précise de la tension ou de la pression est essentielle pour le contrôle de la qualité, la sécurité et l'efficacité.

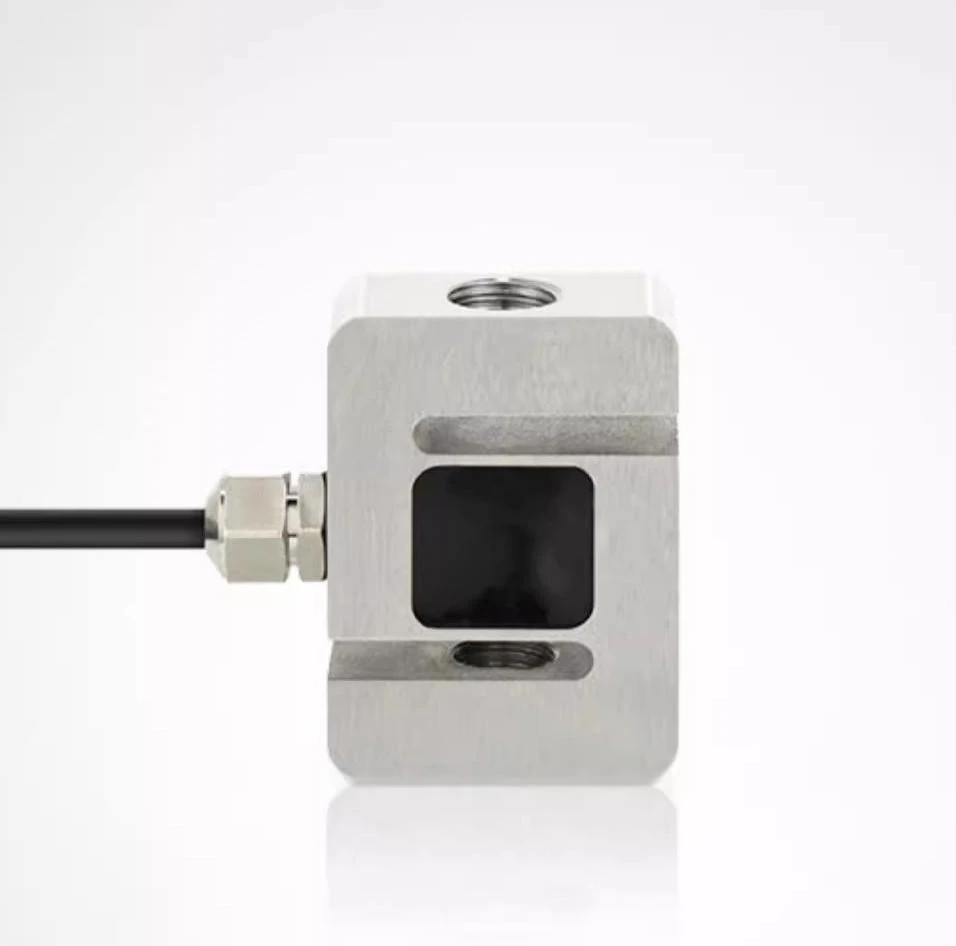

Nous offrons une large gamme de capteurs de pression de tension, y compris leCapteur de pression de tension de type S,Capteur de tension à poulie unique, etCapteur de pression de tension de colonne. Chaque capteur est conçu avec une précision et une technologie de pointe pour fournir des mesures précises et fiables dans diverses applications.

Pré-test des préparatifs

1. Inspecter le capteur: Avant de effectuer des tests, inspectez visuellement le capteur de pression de tension pour tout dommage physique, tels que les fissures, les rayures ou les connexions lâches. Un capteur endommagé peut ne pas fournir de mesures précises et pourrait présenter un risque de sécurité. Vérifiez le boîtier, les câbles et les connecteurs du capteur pour vous assurer qu'ils sont en bon état.
2. Vérifiez la documentation: Passez en revue la fiche technique et le manuel d'utilisation du capteur pour comprendre ses spécifications, sa plage d'exploitation et ses exigences de test. La fiche technique fournit des informations importantes telles que la sensibilité, la précision, la linéarité et la compensation de température du capteur. Assurez-vous que vous connaissez ces paramètres avant de procéder aux tests.
3. Préparer l'équipement de test: Rassemblez l'équipement de test nécessaire, y compris un capteur de référence calibré, une alimentation, un système d'acquisition de données et tout autre outil requis pour le test spécifique. Le capteur de référence doit avoir une précision connue et être calibré traçable à une norme nationale ou internationale.

Tests statiques

1. Étalonnage zéro -: La première étape des tests statiques consiste à calibrer le point zéro du capteur de pression de tension. Connectez le capteur à l'alimentation et au système d'acquisition de données. Appliquez aucune tension ni pression au capteur et enregistrez la valeur de sortie. Cette valeur doit être proche de la sortie de point zéro spécifiée du capteur. Si la valeur de sortie s'écarte considérablement du point zéro spécifié, ajustez l'étalonnage zéro du capteur en fonction des instructions du fabricant.
2. Calibration à l'échelle complète: Après l'étalonnage zéro-point, appliquez une tension ou une pression connue sur le capteur à sa plage d'échelle complète. Utilisez le capteur de référence calibré pour mesurer avec précision la tension ou la pression appliquée. Enregistrez la valeur de sortie du capteur de pression de tension et comparez-la avec la valeur attendue en fonction de la sensibilité du capteur. Si la valeur mesurée s'écarte de la valeur attendue, ajustez le gain ou le facteur d'étalonnage du capteur pour assurer des mesures précises à l'échelle complète.
3. Tests de linéarité: La linéarité est une caractéristique importante d'un capteur de pression de tension, qui fait référence à la relation entre la tension ou la pression appliquée et la sortie du capteur. Pour tester la linéarité du capteur, appliquez une série de tensions ou de pressions connues à des intervalles uniformément espacés dans la plage de fonctionnement du capteur. Enregistrez les valeurs de sortie du capteur à chaque valeur appliquée et tracez un graphique de la sortie par rapport à l'entrée appliquée. Le graphique doit être une ligne droite, indiquant une bonne linéarité. Calculez l'erreur de linéarité comme déviation maximale des valeurs mesurées par rapport à la meilleure ligne droite.

Tests dynamiques

1. Test de temps de réponse: Le temps de réponse d'un capteur de pression de tension est le temps qu'il faut pour que le capteur atteigne un pourcentage spécifié (généralement 90% ou 95%) de sa valeur de sortie finale en réponse à un changement de pas dans la tension ou la pression appliquée. Pour tester le temps de réponse, appliquez un changement de pas soudain de la tension ou de la pression sur le capteur et enregistrez la sortie du capteur à l'aide d'un système d'acquisition de données à grande vitesse. Mesurez le temps nécessaire à la sortie pour atteindre le pourcentage spécifié de la valeur finale.
2. Test de réponse en fréquence: Les tests de réponse en fréquence sont utilisés pour évaluer la capacité du capteur à mesurer avec précision les tensions dynamiques ou les pressions à différentes fréquences. Appliquez un signal d'entrée sinusoïdal des fréquences variables au capteur et mesurez l'amplitude de sortie du capteur et le décalage de phase. Tracez un graphique de l'amplitude de sortie et du décalage de phase par rapport à la fréquence d'entrée. Le capteur doit avoir une réponse en fréquence plate dans sa plage de fréquence de fonctionnement spécifiée, indiquant de bonnes performances dynamiques.

Tests environnementaux

1. Tests de température: La température peut avoir un impact significatif sur les performances d'un capteur de pression de tension. Pour tester la stabilité de la température du capteur, placez le capteur dans une chambre contrôlée à température et soumettez-le à une gamme de températures dans sa plage de température de fonctionnement spécifiée. Mesurez la sortie du capteur à différentes températures et calculez le coefficient de température du capteur. Le coefficient de température doit être dans les limites spécifiées, indiquant une bonne compensation de température.
2. Tests d'humidité: L'humidité peut également affecter les performances d'un capteur de pression de tension, surtout si le capteur est utilisé dans un environnement humide. Pour tester la résistance à l'humidité du capteur, placez le capteur dans une chambre contrôlée par l'humidité et soumettez-le à une gamme d'humidités relatives. Mesurez la sortie du capteur à différents niveaux d'humidité et vérifiez tout changement de performance.

Analyse des résultats des tests

Après avoir terminé tous les tests, analysez les résultats des tests pour déterminer les performances du capteur de pression de tension. Comparez les valeurs mesurées avec les spécifications du capteur et les critères d'acceptation. Si le capteur répond à toutes les spécifications et que les résultats des tests sont dans les limites acceptables, le capteur peut être considéré comme prêt à l'emploi. Si le capteur ne respecte pas les spécifications, une enquête et un dépannage plus approfondis peuvent être nécessaires pour identifier et corriger le problème.

Conclusion

Le test d'un capteur de pression de tension est un processus complet qui implique des tests statiques, des tests dynamiques et des tests environnementaux. En suivant les procédures de test appropriées et en utilisant des équipements de test calibrés, vous pouvez assurer la précision, la fiabilité et les performances du capteur. En tant que fournisseur de capteurs de pression de tension de confiance, nous nous engageons à fournir des capteurs de haute qualité et un support technique à nos clients. Si vous avez des questions ou avez besoin d'aide pour les tests de capteurs ou la sélection, n'hésitez pas à nous contacter pour les achats et d'autres discussions. Nous sommes impatients de travailler avec vous pour répondre aux exigences de capteur spécifiques.

Références

1. ASTM International. (Année). Méthodes d'essai standard pour la mesure de la force.
2. Normes ISO. (Année). Normes internationales pour la pression et la mesure de la force.
3. Les fiches techniques du fabricant et les manuels d'utilisation des capteurs de pression de tension.
